خلاصه سریع
چرا دیوار بلوکی باید در راستای افقی یکپارچه شود؟
پیوست ششم دیوار بلوکی را برای عملکرد خارج از صفحه بهصورت یک صفحه دوطرفه در نظر میگیرد. برای اینکه این رفتار قابل اتکا باشد، در راستای افقی به ابزار مسلحکننده یا بست نیاز است. انتخاب نوع قطعه مستقیماً به نوع ملات و نحوه ساخت دیوار وابسته است.
ملات معمولی: میلگرد بستر خرپایی یا نردبانی
برای دیوارهای بلوکی دارای ملات ماسه سیمان، پیوست میلگرد بستر خرپایی یا نردبانی را معرفی میکند. شکل پ-۲-۶ نحوه هندسی هر دو نوع و نمونه همپوشانی آنها را نشان میدهد. در خرید، عرض مناسب برای ضخامت دیوار و جنس محافظ خوردگی اهمیت دارد.
ملات بستر نازک: بست فولادی
وقتی ضخامت ملات کمتر از ۳ میلیمتر است، قرار دادن میلگرد بستر معمولی در رج ملات ممکن است با سیستم اجرایی سازگار نباشد. پیوست در این حالت استفاده از بستهای نازک فولادی منقطع یا پیوسته را مطرح میکند. این انتخاب باید با دیتیل دیوار و محصول مورد استفاده هماهنگ باشد.
حداقلها و فاصله قائم
در متن پیوست حداقل سطح مقطع قطعه مسلحکننده برابر ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه ذکر شده است. همچنین حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر است؛ اما انتخاب قطعه، قطر مفتول و فاصله واقعی همچنان باید بر اساس طراحی انجام شود.
نکات خرید و اجرا
برای یک استعلام دقیق
- نوع ملات را حتماً اعلام کنید: معمولی یا بستر نازک.
- ضخامت دیوار را مشخص کنید تا عرض مناسب میلگرد بستر یا بست انتخاب شود.
- گالوانیزه بودن یا الزامات خوردگی پروژه را بررسی کنید.
- فاصله رجهای مسلح را از نقشه یا طراحی استخراج کنید.
- اتصال قطعات مسلحکننده به وادار یا قاب بازشو را نیز در لیست مصالح ببینید.
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- شکل پ-۲-۶ دو آرایش رایج میلگرد بستر خرپایی و نردبانی را نشان میدهد.

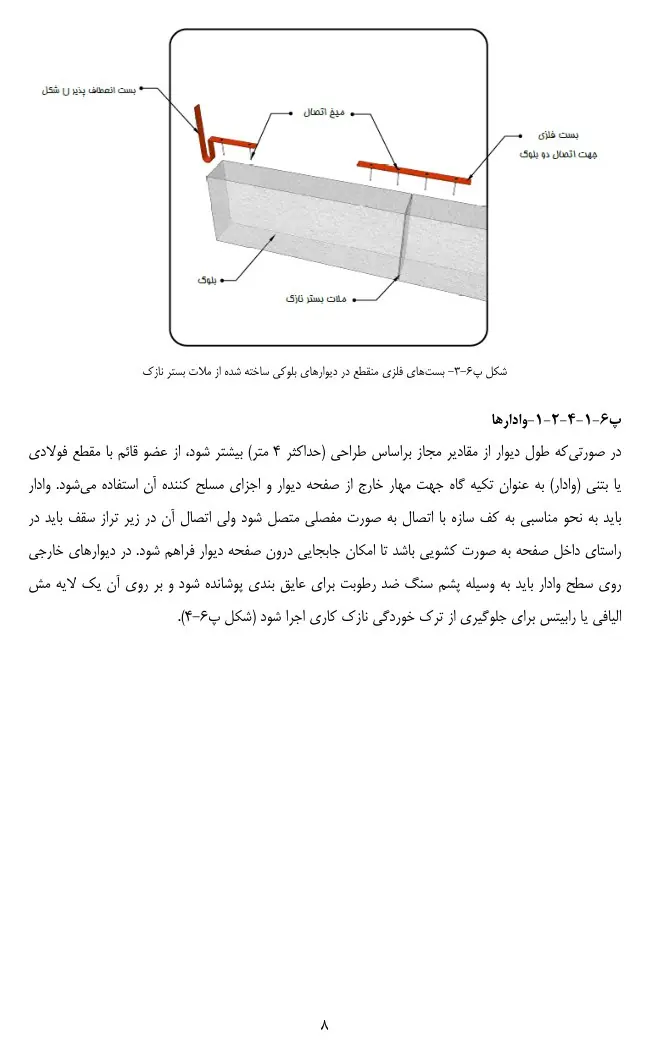

- برای ملات بستر نازک، شکل پ-۳-۶ بستهای فلزی منقطع را بهعنوان گزینه یکپارچهسازی افقی نشان میدهد.
- پیوست حداکثر فاصله قائم قطعات مسلحکننده را یک متر و حداقل سطح مقطع را ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه بیان میکند.
| نوع اجرا | قطعه مطرحشده در پیوست | الزام منتخب |
|---|---|---|
| ملات ماسه سیمان | میلگرد بستر خرپایی یا نردبانی | حداکثر فاصله قائم قطعات مسلحکننده: ۱ متر؛ حداقل سطح مقطع: ۰٫۰۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه. |
| ملات بستر نازک کمتر از ۳ میلیمتر یا چسب پلییورتان | بست نازک فولادی منقطع یا پیوسته |
سوالات متداول تخصصی
برای دیوار با ملات ماسه سیمان چه مسلحکنندهای مطرح شده است؟
پیوست ششم استفاده از میلگرد بستر خرپایی یا نردبانی را برای دیوار بلوکی دارای ملات معمولی مطرح میکند.
برای ملات بستر نازک چه قطعهای استفاده میشود؟
برای ملات بستر نازک با ضخامت کمتر از ۳ میلیمتر یا چسب پلییورتان، بستهای نازک فولادی منقطع یا پیوسته مطرح شدهاند.
حداکثر فاصله قائم مسلحکنندهها چقدر است؟
حداکثر فاصله قائم قطعات مسلحکننده در ارتفاع دیوار یک متر بیان شده است؛ خود قطعه باید طراحی و محاسبه شود.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منبع اصلی مقاله
این مقاله فقط بر مبنای فایل بارگذاریشده «پیوست ششم استاندارد ۲۸۰۰ - ویرایش چهارم - طراحی لرزهای و اجرای اجزای غیرسازهای معماری» تدوین شده است. متنها بازنویسی و کاربردی شدهاند و تصاویر از خود PDF استخراج شدهاند.
مشاهده PDF پیوست ششم استاندارد ۲۸۰۰ ↗در اختلاف احتمالی، متن رسمی آخرین ویرایش استاندارد، نقشههای مصوب و نظر مهندس طراح/محاسب ملاک است. مثالها و ابعاد موجود در شکلها باید در بستر بند مربوط و شرایط همان پروژه تفسیر شوند.
