چرا دیوار باید از قاب جدا شود؟
سازه در زلزله تغییرشکل جانبی دارد. اگر دیوار بلوکی یا پانلی بدون تمهید مناسب به ستون و تیر چسبیده باشد، ممکن است بهطور ناخواسته وارد رفتار قاب شود، ترک بخورد یا نیروهای اضافی به اعضای سازه منتقل کند. منطق پیوست ششم برای دیوارهای غیرپیوسته این است که این تماس صلب حذف شود.
درز جداسازی چگونه اجرا میشود؟

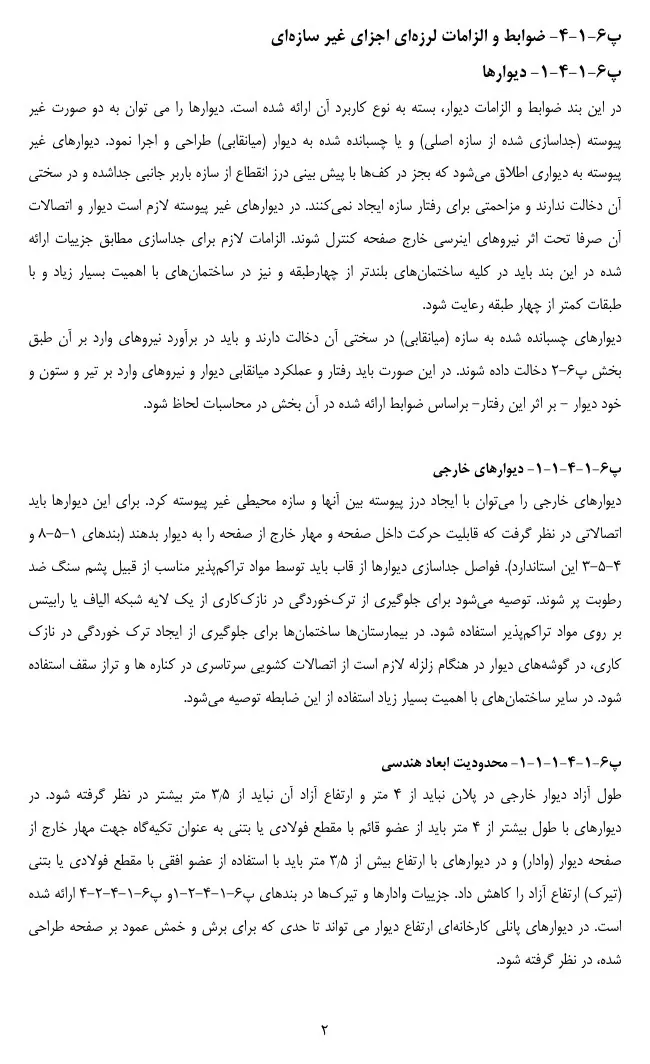

در محلهای مجاور قاب، فضای جداسازی با مواد تراکمپذیر مانند پشم سنگ ضد رطوبت پر میشود. هدف این ماده، پرکردن فضای معماری بدون ایجاد قفل صلب بین دیوار و سازه است. برای کاهش ترک نازککاری روی این ناحیه نیز استفاده از شبکه الیاف یا رابیتس در متن پیوست توصیه شده است.
اتصال قائم دیوار به ستون
پیوست ششم دو خانواده پرکاربرد را نشان میدهد: نبشی یا ناودانی کشویی در طرفین دیوار و بستهای انعطافپذیر U شکل. در هر دو حالت فلسفه یکسان است: دیوار در خارج از صفحه از قاب جدا نشود، ولی در داخل صفحه بتواند نسبت به سازه حرکت کند.
اتصال بالای دیوار به زیر سقف

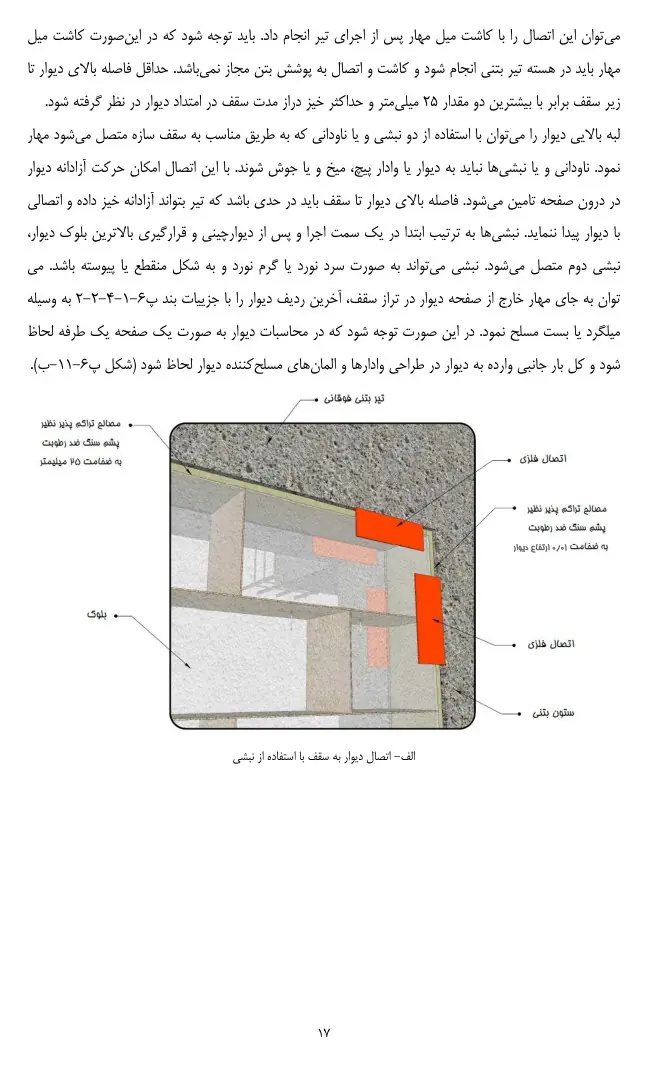

اتصال بالای دیوار باید لغزشی باشد و اتصال مستقیم صلب به سقف ایجاد نشود. پیوست حداقل فاصله بالای دیوار را برابر با بیشینه دو مقدار ۲۵ میلیمتر و خیز درازمدت سقف در امتداد دیوار بیان میکند. نبشی یا ناودانی مهارکننده نیز نباید به خود دیوار یا وادار پیچ، میخ یا جوش شود؛ چون در آن صورت آزادی حرکت از بین میرود.
خطاهای اجرایی رایج
مواردی که باید در بازدید کارگاهی کنترل شوند
- پرکردن درز با ملات سخت بهجای ماده تراکمپذیر
- جوش یا پیچکردن نبشی مهار به دیوار یا وادار در نقطهای که باید لغزش آزاد باشد
- اجرای نازککاری یا نما بهگونهای که درز را پل بزند و حرکت را محدود کند
- کاشت نامناسب اتصال در پوشش بتن بهجای هسته عضو بتنی
- حذف فاصله بالای دیوار برای جبران خیز درازمدت سقف
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- دیوار خارجی و داخلی باید در جهت داخل صفحه از قاب جدا باشد و همزمان در جهت خارج از صفحه مهار شود.
- فاصله جداسازی با ماده تراکمپذیر مانند پشم سنگ ضد رطوبت پر میشود و برای کنترل ترک نازککاری میتوان روی آن شبکه الیاف یا رابیتس اجرا کرد.
- اتصال بالای دیوار به سقف از نوع لغزشی است و نباید خیز سقف یا حرکت داخل صفحه دیوار را قفل کند.
سوالات متداول تخصصی
فاصله جداسازی دیوار از ستون چقدر است؟
پیوست ششم فاصله جداسازی جانبی را تابع ارتفاع طبقه معرفی میکند و برای بالای دیوار نیز فاصلهای بر مبنای حداقل تعیینشده و خیز درازمدت سقف در نظر میگیرد؛ مقدار نهایی باید از متن و شرایط پروژه کنترل شود.
درز جداسازی با چه مصالحی پر میشود؟
پیوست ششم استفاده از مواد تراکمپذیر مناسب مانند پشم سنگ ضد رطوبت را برای پرکردن فاصله جداسازی مطرح میکند.
آیا روی درز میتوان شبکه الیاف اجرا کرد؟
برای کاهش ترک نازککاری، پیوست استفاده از یک لایه شبکه الیاف یا رابیتس روی ماده تراکمپذیر را توصیه میکند.
