خلاصه سریع
چرا اتصال و جداسازی اینقدر مهم است؟
یک دیوار غیرسازهای ممکن است از نظر مصالح، کیفیت خوبی داشته باشد؛ اما اگر در محل اتصال به تیر، ستون، سقف یا دیوار متقاطع درست دیده نشود، در اثر تغییر شکلهای سازه و بارهای خارج از صفحه دچار ترک، لهیدگی، جداشدگی یا انتقال نامطلوب نیرو میشود. به همین دلیل در ضابطه ۸۱۹ بخش بزرگی از دیتیلها به اتصالها اختصاص یافته است.
چه محلهایی بیشترین ریسک را دارند؟
چهار ناحیه بیشترین اهمیت را دارند: اتصال بالای دیوار به زیر سقف یا تیر، اتصال جانبی به ستون یا دیوار پیرامونی، اتصال به دیوار متقاطع و اتصال لایههای نما یا پوشش به دیوار غیرسازهای. هر کدام از این نواحی میتوانند دیتیل جداگانه داشته باشند و یک راهحل واحد برای همه آنها وجود ندارد.
جزئیات نمای سنگی و پوشش نهایی
وقتی دیوار غیرسازهای دارای نما یا پوشش سنگی است، اتصال صرفاً به خود دیوار محدود نمیشود. در این حالت باید نحوه نگهداری نما، محل شلف یا تکیهگاهها، درزها و لایههای جداکننده نیز در جزئیات دیده شود. این موضوع در صفحات انتهایی ضابطه ۸۱۹ بهخوبی با نمونههای تصویری نشان داده شده است.
اشتباههای اجرایی رایج
مواردی که زیاد دیده میشوند
- حذف لایه جداساز یا استفاده از مصالح نامناسب در درزها
- اتصال صلب دیوار به تیر و ستون بدون دیتیل مجاز
- نادیدهگرفتن اثر پوشش نهایی یا نما در انتخاب دیتیل
- استفاده از یک دیتیل واحد برای تیپهای مختلف سقف و دیوار
- عدم هماهنگی بین جزئیات سازه، معماری و اجرای دیوار
چطور از این مقاله در پروژه استفاده کنیم؟
اگر در مرحله اجرا هستید، این مقاله بهترین استفاده را زمانی دارد که همزمان با نقشههای پروژه بررسی شود. اگر در مرحله خرید و استعلام هستید، مقاله به شما کمک میکند بفهمید علاوه بر دیوار یا مش یا والپست، چه قطعات اتصال و مصالح جداساز دیگری باید در لیست سفارش دیده شوند.
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- در دیتیل اتصال زیر سقف تیرچه، قطعه فلزی مهار، لایه جداساز و فاصله بین دیوار و سقف بهصورت مجزا نمایش داده میشوند.

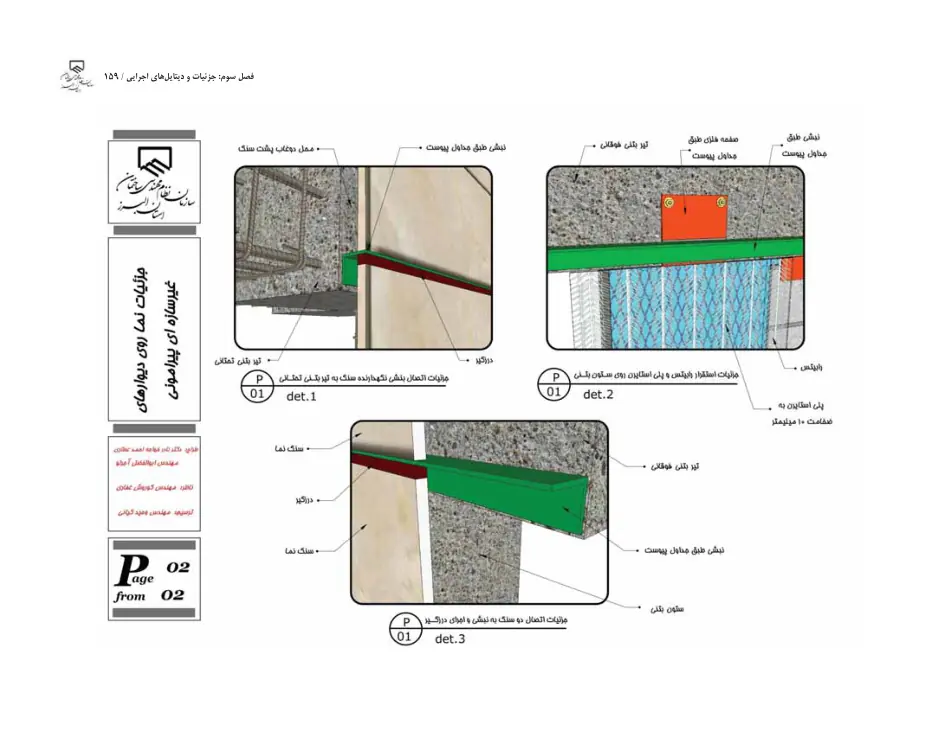

- در نمونه نمای سنگی، نگهدارنده نما و اتصال آن به دیوار پشتیبان باید مستقل از حرکت قاب بررسی شود.
- در محل اتصال به ستون یا دیوار متقاطع، بستها و قطعات اتصال باید نیروهای خارج از صفحه را منتقل کنند و آزادی حرکت داخل صفحه را حفظ کنند.
سوالات متداول تخصصی
چرا دیوار باید امکان حرکت نسبی نسبت به سازه داشته باشد؟
برای جلوگیری از انتقال نامطلوب تغییرشکل قاب به دیوار، ترکخوردگی شدید و ایجاد رفتار ناخواسته میانقابی، جزئیات اتصال باید امکان حرکت لازم را فراهم کند و همزمان مهار خارج از صفحه را حفظ کند.
آیا اتصال بالای دیوار باید مستقیم به سقف باشد؟
در اتصال لغزشی، دیوار مستقیماً به سقف قفل نمیشود و مهار خارج از صفحه بهگونهای اجرا میشود که خیز سقف و حرکت داخل صفحه امکانپذیر باشد.
در دیوار دارای نما چه نکتهای مهم است؟
جزئیات مهار دیوار و اتصال نما باید هماهنگ باشند تا لایه نما حرکت دیوار را قفل نکند و مسیر انتقال بار مناسبی داشته باشد.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منابع و مبنای تدوین
مبنای این مقاله فایل PDF بارگذاریشده توسط کارفرما با عنوان «ضابطه ۸۱۹ راهنمای طراحی سازهای و جزئیات اجرایی دیوارهای غیرسازهای» است. شکلهای داخل مقاله مستقیماً از همین PDF استخراج شدهاند و متنها بهصورت بازنویسی آموزشی و خلاصه تحلیلی تهیه شدهاند.
نسخه PDF ضابطه ۸۱۹در تعارض احتمالی، متن رسمی ضابطه، نقشههای مصوب پروژه و نظر مهندس محاسب ملاک نهایی هستند. اعداد نشاندادهشده در شکلها الزاماً برای همه پروژهها قابل تعمیم نیستند و باید با شرایط همان پروژه کنترل شوند.
